 一、结构

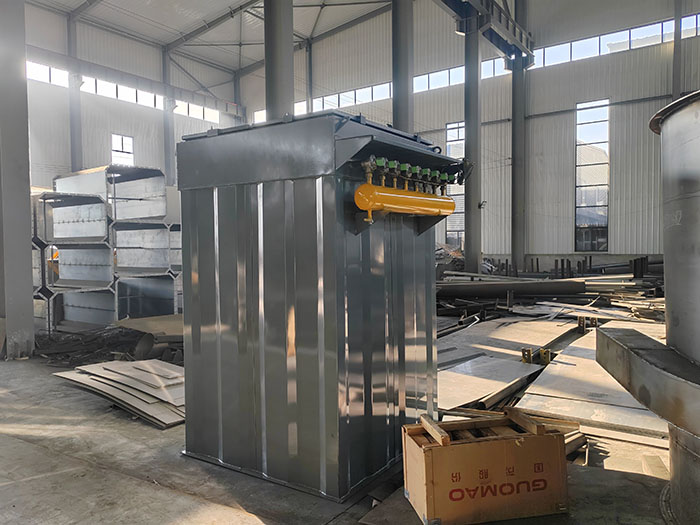

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。
滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。
 二、工作原理
含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。
滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。
 三、选用技术
4.1清灰装置
传统的滤筒除尘器有两种清灰方式，一种是高压气流反吹，一种是脉冲气流喷吹，实践表明前者的优点是气流均匀，缺点是耗气量大；后者的优点是耗气量小，缺点是气流弱小。为此可作两个方面改进：一方面在脉冲喷吹管上增加导流装置，加强气流诱导作用，另一方面把滤筒上部导流风管取消，使脉冲气流和诱导气流同时充分进入滤筒。这样改进后耗气量少，气流均匀，清灰效果好，根据计算，技术改进后的清灰气流流量是脉冲气量的3－5倍。
4.2 气量分布板
滤筒除尘器的气流分布很重要，须考虑如何避免设备进口处由于风速较高造成对滤料的高磨损区域。气流分布板用于滤筒式除尘器有要求，气流分布须稳定和均匀。才有利于气流的上升和粉尘的下降，气流分布板开孔率35%。根据计算，阻力系数＜2，由此可见在气流速度＜0.8m/s的情况下，多孔气流分布板可以满足滤筒式除尘器的要求。
 四、产品特点
1、滤筒采用进口聚酯纤维作为滤料，把一层亚微米级的超薄纤维粘附在一般滤料上，并且在该粘附层上纤维间的排列非常紧密，极小的筛孔可把大部分亚微米级的尘粒阻挡在滤料表面；
2、滤料折褶使用，可增大过滤面积，并使除尘器结构更为紧凑；
3、 滤筒高度小，安装维修工作量小；
4、与同体积除尘器相比，过滤面积相对较大，过滤风速较小，阻力不大；
  在滤筒除尘器的日常中须定期对滤筒进行更换和清洗，以确保过滤效果和精度，因为在过滤过程中粉尘除了被阻隔外还有部分会沉积于滤料表面，增大阻力，所以一般的正确更换时间是三至五个月！
